產品簡介

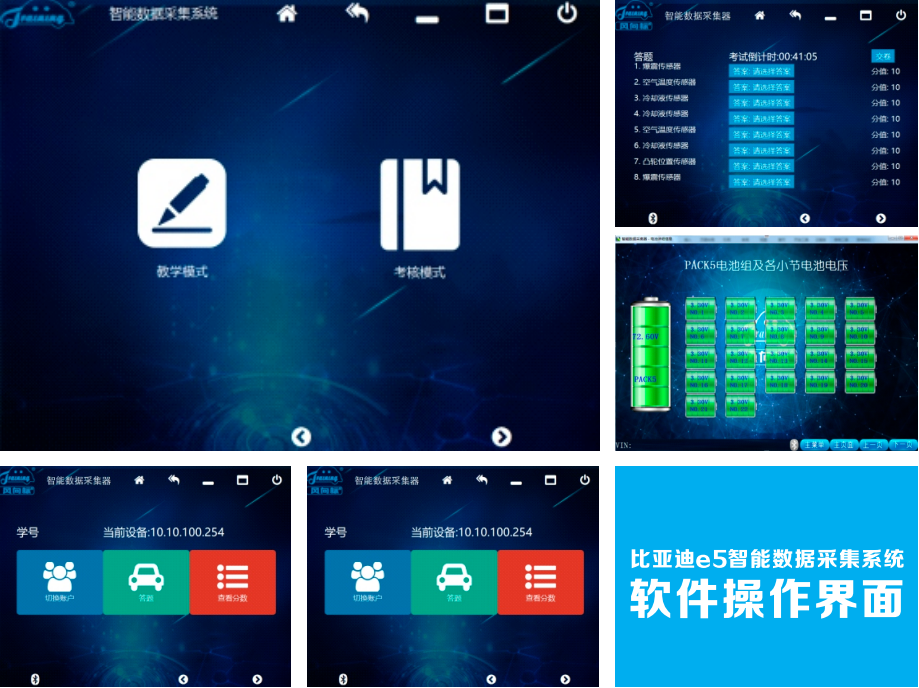

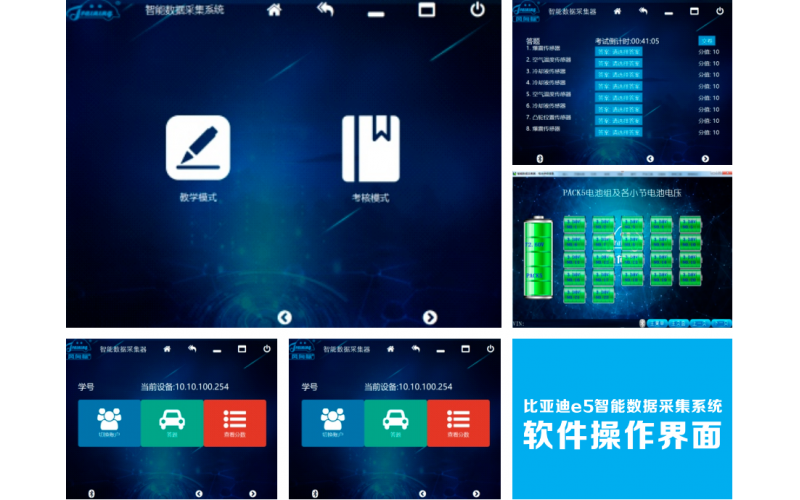

比亞迪e5智能數據采集系統網絡版是一種整車數據采集、診斷、故障設置為一體的多功能教學終端，通過CAN總線和比亞迪e5版本新能源汽車OBD相連，實現整車的數據采集、故障設置、故障碼讀取與清除;并通過電腦軟件顯示整車內部詳細數據;智能數據采集器與電腦之間的通訊采用USB有線和藍牙無線、WiFi通訊三種傳輸模式，PC端軟件分為教師和學生機軟件。

推薦設備型號、車型如下（注;設備詳細技術說明請與公司技術方案人員咨詢），用戶亦可自選車型。

應用車型：比亞迪秦ev、比亞迪e5、吉利帝豪ev450

教學功用

1、具備比亞迪e5不同年款車型智能識別和顯示功能，連接不同車型能自動調取相應的協議，實現不同車型的數據采集。 2、實時采集整車數據，并轉換為數字和圖形信息，了解高壓電池、電機控制器、高壓配電箱等系統執行器、控制器、傳感器的工作狀態、工作電壓、工作電流的實時變化情況。

3、設備使用原車OBD接口直接供電和采集信息。

4、具備故障設置、評分和學生答題功能，故障設置系統采用WIFI通訊。

工藝結構

1、采用工業級元器件，避雷、靜電、短路、反接保護等多重保護措施，高抗擾，耐高壓安全穩定耐用。

2、內置ESD、TVS管等多極保護，有效釋放瞬間大電流，靜電。

3、內置共模濾波器，抑制共模干擾，抗干擾能力提升10倍。

4、外置藍牙天線，有效傳輸距離達到20米以上。

5、設備采用高達120MHZ的高性能GD32F105RCT6芯片、高集成、低功耗電路設計。

實訓項目

1、BMS模塊

2、ACU主控制器

3、DC-DC模塊

4、GCM檔位器

5、ACC空調壓縮機控制器

6、BCC電池冷卻控制器

7、PTC空調水加熱器

8、IK系統

9、EPB電子駐車系統

10、ABS模塊

11、LBMS低壓電池管理系統

12、CS組合開關

13、VTOG-DSP2

14、ACB空調控制器

15、RCM水冷車型配電盒

物料清單

1、OBDIl數據線1條;

2、比亞迪E5數據采集器1件;

3、藍牙天線1件;

4、藍牙接收器1件;

5、SanDisk16GU盤1件;
